宝钢彩涂板1号线是宝钢彩涂生产线的明星之线，因为其时间悠久，质量稳定，生产出的彩涂板具有“抬头纹”这一标志性的品牌印记在客户心目中具有独特的口碑，在这里，我们就简单介绍下宝钢1号彩涂板生产机组。　　

宝钢1号彩色涂层机组设备从美国WEAN UNITED引进，相应的生产指导厂是美国ROLL COATER，该机组是一条大型的二涂二烘型式的彩色涂层钢板生产线，最高工艺速度146米/分。

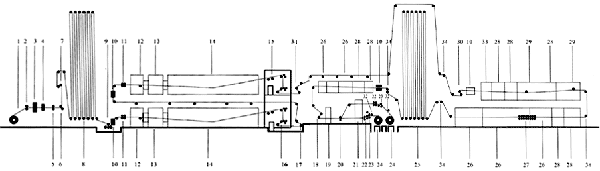

下图所示为宝钢1号彩色涂层机组示意图

 1- 卷取机 2- 转向辊 3- 剪切机 4- 涂蜡机 5- 打印机

 6- 出口转向辊 7- 6号张力辊 8- 出口活套 9- 5号张力辊 10- 干燥机

 11- 挤干机 12- 水冷机 13- 空冷器 14- 烘烤机 15- 初涂机

 16- 精涂机 17- 4号张力辊 18- 1号张力辊 19- 缝合机 20- 夹送辊

 21- 剪切机 22- 矫直机 23- 夹送辊 24- 开卷机 25- 入口活套

 26- 热碱冲洗 27- 刷洗 28- 热水冲洗 29- 磷化处理 30- 2号张力辊

 31- 3号张力辊 32- 边缘导向装置 33- 钝化冲洗 34- 定心辊
