一．工程及事故概况

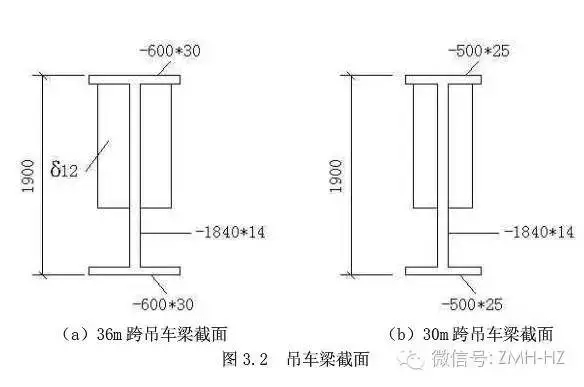

    某厂汽轮机车间为36m和30m并联等高两跨厂房，柱距12m，总长180m，屋架下弦标高19.2m，36m跨有200／1000KN和200/750KN桥吊各一台，30m跨有200/750KN和100／500KN桥吊各一台，都采用实腹式吊车梁，截面见图3.2所示。

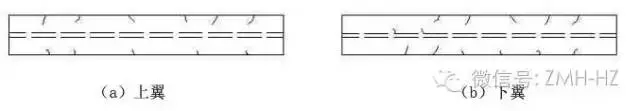

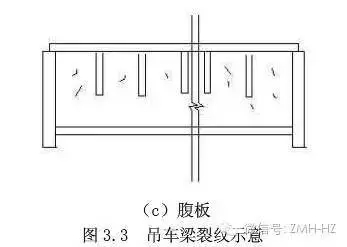

    1960年建成，1961年质量大检查，发现吊车梁到处裂纹，图3.3是有代表性吊车梁裂纹示意图；上下翼缘有一二十条横向裂纹，腹板较少一点，裂纹都在表面，一般深1—2mm，大于3mm深很少，裂纹宽度一般为0.07mm以下，长度大多是200—300mm，最长达600mm，裂纹斜度不一致，在翼缘板与腹板焊缝两侧附近未发现有裂纹，但母材上部普遍存在；端部和腹板加劲肋板没有裂纹；裂纹存在会在动荷载下发展成裂缝，甚至导致结构破坏，因此后果令人担忧。

二．事故原因分析

    首先要确定裂纹产生原因。裂纹常见原因有焊接热应力、热脆和冷脆、应力集中、超应力、超疲劳强度以及运输中撞击等。

    分析该车间吊车梁与上述诸因素无关，钢材杂质远小于规定指标、气温正常、车间尚没有使用、运输中没有发生事故，唯一可能的原因只是焊接热应力，但裂纹所在部位都远离焊缝热影响区，故也不是焊接热应力引起。


    调查了钢材来源，走访了冶炼厂和结构加工厂，找到了裂纹产生原因：当时为片面追求速度，铸钢刚浇好的高温钢锭，仅冷到400—500℃就拆模，又不检查不清理，送去升温轧钢，没等钢板冷到300℃以下，就送到结构加工厂下料，等钢板冷到50℃左右就拼装焊接，当时就发现不少微裂纹，但没引起重视，正是由于钢锭温度差过大，导致钢材表面存在大量微裂，虽经加热轧压，微裂仍不能闭合，由于钢锭是多边形，轧后板材上下两面的微裂纹往往整张都有，焊成的吊车梁上就到处是裂纹；而加劲板(22和12mm厚)和腹板(14mm厚)是外购钢材，故都没有裂纹。


   吊车梁已全部安装好，并涂上红丹，部分已油漆，给裂纹检查带来困难。为全面检查裂纹情况以便处理，把吊车梁全部吊下来，用碱水浸泡洗涤，除去红丹和油漆，用放大镜逐格寻找裂纹，再用超声波对完好部位进行抽查，经过三个月检查，60根吊车梁只有3根没有裂纹，4根裂纹严重，不仅上下翼缘各有10多条裂纹，腹板靠支座第一格中还有不少龟裂纹，裂纹深度用风枪披雕、深度计复测，由于雕不准和测量误差，纹深数据不准，但大多数为1—2mm，少量纹深达3mm，说明裂纹全在表面上。


三．处理方法

    调查清楚后确定处理方法。裂纹对于吊车梁是危害很大的，但如把有裂纹吊车梁全部报废更换，损失巨大(计500t钢材)。基于裂纹不是钢材内在质量问题，又不是焊接热应力引起，原吊车梁应尽量利用；经计算复核，如上下翼缘厚度在局部处减薄1mm，不会影响强度，梁挠度也不会增大，30mm厚钢板减去3％可以通过，但纹深2—3mm处，如雕磨去后，对强 度和刚度就有明显影响，所以要补焊。最后处理方法如下：

（1）对无裂纹吊车梁不予以加固处理。

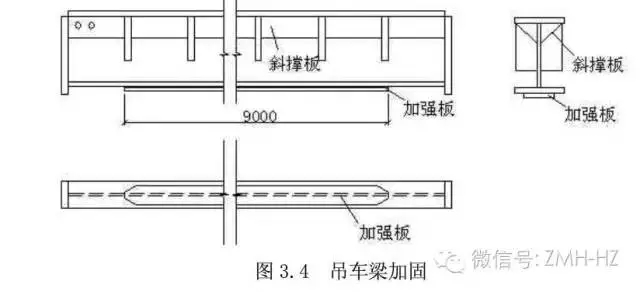

（2）对大多数有微裂纹吊车梁，裂纹深度小于1mm的，用小圆头风凿雕去，不另行补强；裂纹深度2—3mm的，先用风凿雕去，再用小直径低氢焊条(韧性好)焊缝补厚，手工焊热影响区较小；为了确保安全，在有裂纹吊车梁的下翼缘加焊一条长9m、宽200mm、厚20mm加强板(见图3.4)，两端不焊，两侧采用间断焊缝，该加强板平时起减少挠度作用，万一隐蔽裂纹有发展，加强板会屈服延伸，吊车梁挠度大增，发出警报，可重新处理。

（3）对3根上下翼缘和腹板有较多花样龟裂的梁，同上采取处理外，在上翼缘和腹板间增设斜撑板(加劲肋板间通长设)，斜撑板减小了腹板计算高度和上翼缘的外挑长度，还使中和轴上升，降低了上翼缘压应力(见图3.4)，斜撑板厚16mm，也加强了梁抗扭性能；另外在斜撑板的下边，按吊车梁钢轨固定螺栓位置开大圆孔，以便日后调整安装螺栓之用；斜板也采用间断焊缝。

    处理后吊车梁经25年使用，没有出现新裂纹，加固方案成功。

一．工程及事故概况

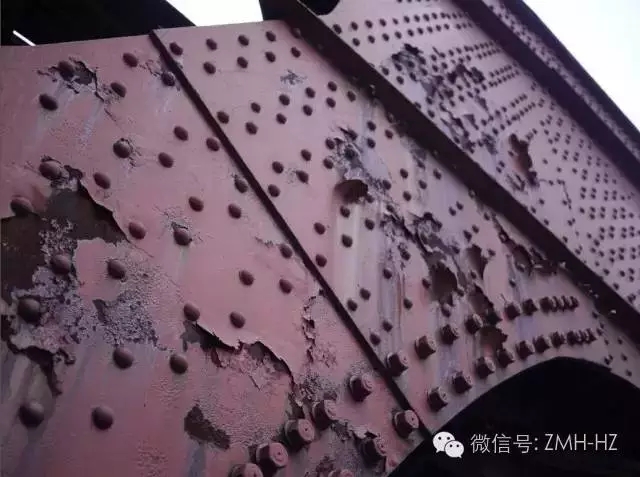

   哈尔滨的滨洲城松花江大钢桥是铆接结构，77m跨的有8孔，33.5m跨的有11孔。1901年由俄国建造，1914年发现裂缝，裂纹大部分在钢板的边缘或铆钉周围，成辐射状。

二．原因分析

   经试验证明，该钢材是从比利时买进的马丁炉钢，脱氧不够。由于FeO及S增加脆性，特别是金相颗粒不均匀，所以不适于低温加工，母材冷弯试验在90℃时已开裂，到180℃时还有断裂发生，且钢材边缘发现夹层。该批钢材的冷脆临界温度为0℃，而使用时最低温度是－40℃，这是造成裂缝的重要原因。调查结果表明：

（a）该桥的实际负荷并不大；

（b）大部分裂纹不在受力处；

（c）钢材的金相分析后材质不均匀；

（d）各部分构件受力情况较好，所以钢桥可以继续使用。

    该桥在后来使用中，在各桥端节点的铆钉处又有新的裂纹出现，于是进行了缝端钻孔以阻止裂纹发展，直到1970年该桥才被分部分批换下。通过复检，换下的构件上有200多条裂缝，其中最长的110mm，宽0.1～0.2mm，大约50mm长的裂纹有150余处。

一．工程及事故概况


   甘肃某山区建有一座大型石油贮罐，直径D＝20m，高H＝18m，采用厚度为δ＝12mm的钢板焊接而成。1973年建成，1975年突然崩塌，原油外流染遍了山区草木，结果引起大火，绵延约2公里，引起人们的极大恐慌。

二．原因分析

    事故发生后通过对设计、材料、施工等环节的调查复核。结果发现设计无问题，钢材的力学性能满足要求，但化学成份不满足，主要是含硫量过高。其含硫量为0. 9%，超过允许值0.40～0.65%近一倍。在钢材温度达800—l000℃时硫使钢材变脆，在焊接高温影响下会引起热裂纹。此外，硫含量过高会降低钢材的冲击韧性、疲劳强度和抗锈蚀性能。该贮罐钢材含硫量过高，可焊性差，焊接引起的裂缝在外力作用下逐渐扩展，最终引起崩塌，造成重大事故。



    1972年东北地区某发电厂施工过程中，36m钢屋架加工完毕返至施工现场后，发现85℅的运送单元在下弦转角节点处产生不同程度的裂缝，其中有两条裂缝延伸到远离热影响区的部位，长110mm，宽0.1~0.2mm。因发现早未造成大的损失，经试验和测量，造成脆裂的原因有：材质不合格，低温冲击韧性差以及汇交于节点板上各杆之间的空隙过小，低温焊接产生了较大的残余应力。
